M7 CONNECTOR 48 B

Описание товара

M7 CONNECTOR 48 B. Подаём питание на трек — просто и надёжно.

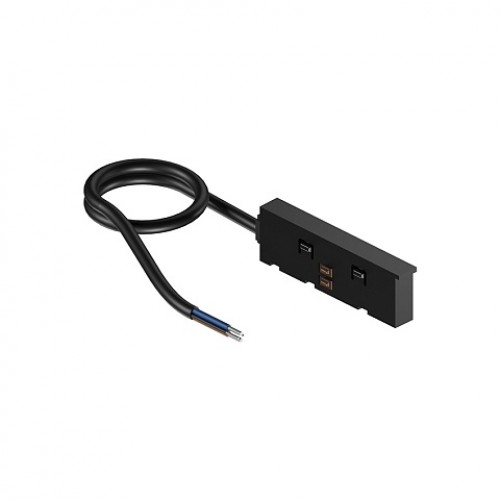

Что это: Токоподвод (питающий коннектор) для системы M7 TRACK 48V. Служит для подключения внешнего блока питания (220V → 48V DC) к шинопроводу. Один конец вставляется в паз трека, на второй — провод для подключения к блоку питания (стандартные клеммы). Без этого элемента шинопровод не получит напряжение, и светильники не загорятся.

Зачем нужен отдельный токоподвод: В трековой системе питание не «приходит» само — его нужно подвести в нужную точку. Токоподвод позволяет выбрать любое место на линии для подключения блока питания: в начале, в середине или даже в конце трека. Это удобно, если блок питания находится вне зоны трека (например, в техническом шкафу).

Как работает: Подключаете провод к блоку питания (соблюдая полярность, но система 48V прощает ошибки). Вставляете корпус токоподвода в шинопровод до щелчка. Ток течёт по внутренним шинам к любому светильнику, установленному на линии. Важно: перед установкой убедитесь, что блок питания отключён от сети 220V.

Ограничение длины цепи — 20 метров: Максимальная длина одного электрического сегмента трековой линии, подключённого через один токоподвод, — не более 20 метров. Это связано с падением напряжения на длинных линиях (даже на 48V). Если вам нужна линия длиннее 20 метров, необходимо: либо использовать несколько токоподводов от одного блока питания (в разных точках линии), либо разбить на независимые сегменты с отдельными блоками.

Расчёт нагрузки: Через один токоподвод и один трек можно передавать до 200 Вт на метр, но не более суммарной мощности блока питания. Для линии 20 метров при нагрузке 100 Вт/м общая мощность 2000 Вт — потребуется мощный блок (например, 48V 2000Вт). Всегда проверяйте соответствие.

Монтаж: Не требует специальных инструментов. Зачистите провода (стандартное сечение для 48V — минимум 1.5 мм², в зависимости от длины и нагрузки). Подключите к блоку питания. Вставьте коннектор в трек. Всё.

Совместимость: Подходит для всех профилей M7 TRACK 48V — накладных (N) и встраиваемых (F). Работает в паре с прямыми и угловыми соединителями, заглушками, любыми светильниками M7.

Бесплатный расчёт системы: Пришлите план трассы треков с указанием длин и расположения блоков питания. Мы рассчитаем количество токоподводов, максимальные длины сегментов, подберём блоки питания и светильники. Без предоплаты. Доставка по Москве и РФ.
