CLIP SPACE V TRACK (4 шт.)

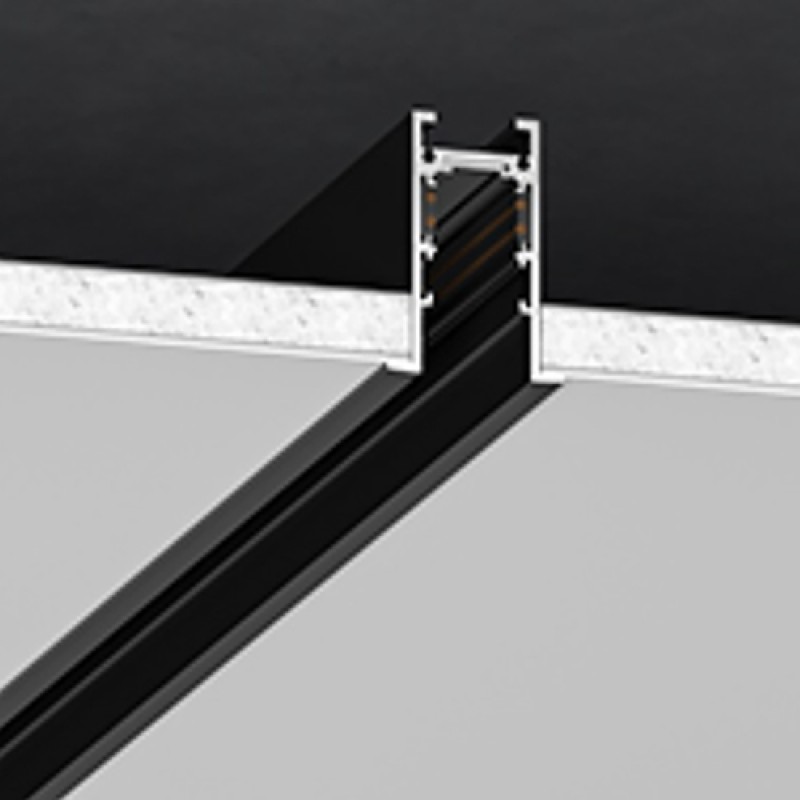

CLIP SPACE V TRACK (4 шт.) — комплект монтажных скоб для фиксации встраиваемого шинопровода магнитной трековой системы 48V Space V TRACK. В отличие от интегрируемых профилей SPACE F, которые шпаклюются заподлицо, модель SPACE V TRACK имеет декоративную рамку-бортик и монтируется в подготовленное отверстие в гипсокартоне без последующей шпаклёвки стыков. Скобы обеспечивают надёжное прижатие профиля к тыльной стороне гипсокартонного листа, исключая люфты и провисания.

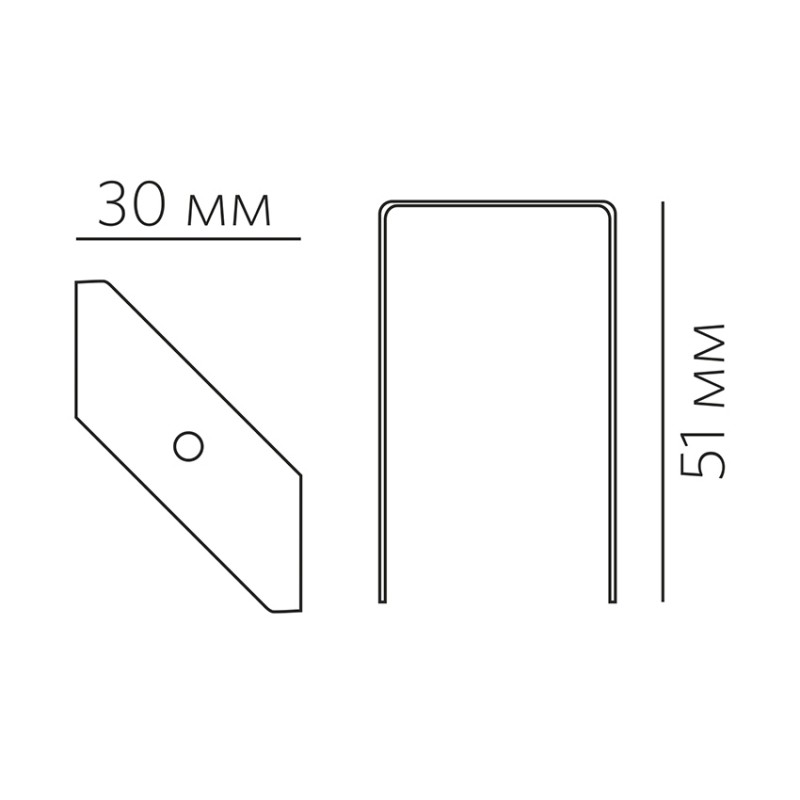

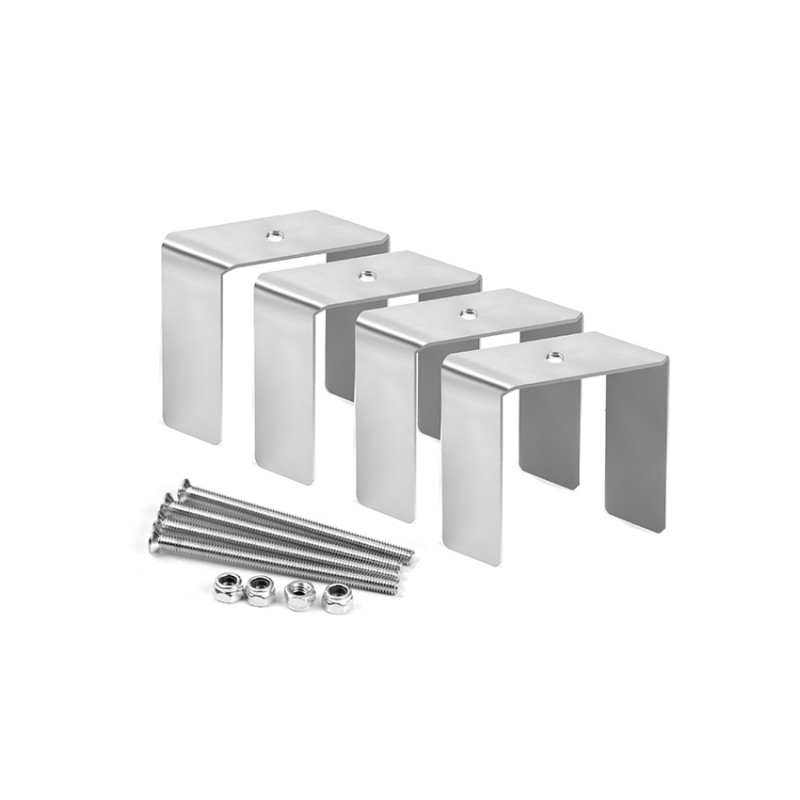

Монтаж и конструкция. Каждая скоба выполнена из оцинкованной стали с пружинным механизмом. Установка проста: скобы вставляются в боковые пазы шинопровода, затем профиль заводится в вырезанное отверстие. При затягивании винтов скобы разворачиваются и упираются в гипсокартон, плотно фиксируя трек. Четырёх штук в комплекте достаточно для монтажа одного стандартного отрезка шинопровода длиной 1–2,5 метра. Инструмент — только отвёртка. Никакой шпаклёвки, покраски или финишной отделки стыков не требуется.

Совместимость и технические детали. Скобы предназначены исключительно для шинопроводов SPACE V TRACK (встраиваемый профиль с рамкой). Не подходят для серии SPACE F (под шпаклёвку) и накладных/подвесных треков. Трековая система 48 вольт безопасна для монтажа в натяжные и гипсокартонные потолки. Класс защиты IP20 — для сухих помещений. Гарантия — 5 лет.

Проектирование. Комплект CLIP SPACE V TRACK — расходный элемент, который закладывается в смету при монтаже каждого отрезка встраиваемого трека. Для точного расчёта количества комплектующих и конфигурации системы мы бесплатно выполняем светотехнический расчёт любой сложности и помогаем подобрать все необходимые элементы.
